Il est temps de s'y remettre { Idefixes } : présentation de vos bacs,picos et nanos

par **Idefixes** » Ven 03 Avr 2015, 20:24

Mise en place façon proto du premier des 4 modules (107W/module)

La partie gestion des ventilo/interface vers le contrôleur :

par **Idefixes** » Mar 05 Jan 2016, 22:43

Un petit up......pas grand chose de neuf, j'aurais du m'y remettre fin septembre/octobre après une saison estivale de travaux extérieurs et intérieurs prioritaires. Seulement voilà mon tendon d’Achille droit en a décidé autrement me valant un passage sur le billard début octobre avec comme résultat l'impossibilité de faire quelque bricole que ce soit. Je peux à nouveau marcher (enfin clopiner) sur deux pieds au lieu de trois (béquilles) et je vais enfin pouvoir reprendre les travaux sur le bac.
Donc au programme finition de la menuiserie avec peinture, poursuite de la construction de la rampe....Dans ce domaine toujours dans le but de gagner en encombrement la grosse SMPS industrielle va laisser place à deux meanwell HRP600 36V...
J'ai aussi changé mes plans sur la pompe de sortie : l'ATK m'emmerde de part la plomberie supplémentaire qu'elle occasionne et de l'encombrement induit. J'ai en conséquence commandé une Jebao/jecod DCS9000 qui sera placée dans la décantation.

Je n'ai pas encore finalisé le cloisonnement interne de la décantation étant encore indécis sur l'emplacement des casiers de siporax.
Il me reste aussi à finaliser le bac de quarantaine/boutures et son éclairage.

Voilà pour les petites news

Marc

par **Idefixes** » Mar 05 Jan 2016, 23:49

Pour ce qui est du bac de quarantaine/boutures voici un petit rappel :
La cuve fait 80x35x40cm et prendra place sous la cuve technique du gros bac dans la cave (a la place du bordel sur la photo)

L'organisation prévue

[img]http://nsm08.casimages.com/img/2015/03/14//15031404112412463313068757.jpg[/img

Pour ce qui est du matériel prévu : un écumeur bubble maggus curve 5 (sur la photo), une pompe de remontée jebao dc1200, une pompe de brassage jebao WP10. Pour le chauffage je en sais pas encore trop. Je vais y intégrer dans le compartiment pompe de refoulement 1.5L de siporax en diffusion passive. Le cloisonnement va être réalisé en pvc de 8mm noir.

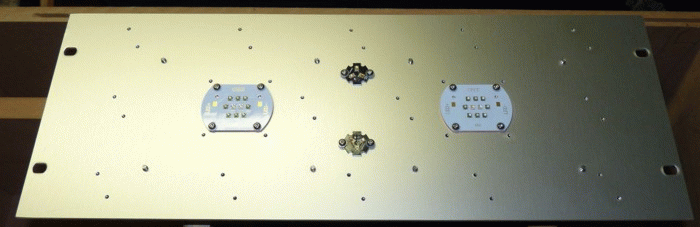

Pour ce qui est de l’éclairage il est (le matériel est là) composé de :
- 10x cree XTE R5 (cool white) à 1000mA
- 4x cree XTE royal blue à 700mA
- 2x rebel es triple (660nm/500nm/470nm)
- 2x cluster (4x XPE 450nm/4x XPE 470nm/Epileds 420nm) à 600mA

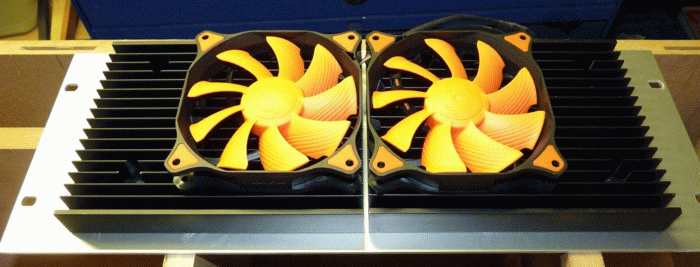

Je vais utiliser des drivers meanwell LDD-H pilotés par arduino. Les Leds sont montés sur une plaque d'alu de 4mm d'ép sur 177x480mm sur laquelle sont fixés deux dissipateurs de 200x150x25mm équipés chacun d'un ventilo de 120mm.

Marc

par **Herve37** » Mer 06 Jan 2016, 16:10

content de voir que ton projet repart :150:

par **Al3an** » Mer 06 Jan 2016, 23:52

Un cloisonnement en PVC sur du verre?
Tu coupes toi-même ce PVC?
Tu colles comment (pour que ca tienne, hein, c'est mieux)

par **Idefixes** » Jeu 07 Jan 2016, 00:16

Al3an a écrit:Un cloisonnement en PVC sur du verre?
Tu coupes toi-même ce PVC?
Tu colles comment (pour que ca tienne, hein, c'est mieux)

Tu as bien compris : je vais coller du PVC sur du verre, et oui je compte bien que cela tienne. Bon clairement on fait un cloisonnement donc avec des contraintes réduites quand même. Alors voila ce que je prévois : je vais d'abord coller mes différentes pièces de pvc avec une colle pvc rigide puis je vais coller cet ensemble sur le verre avec une colle MS Polymère -Innotec Adhesal- bien connue dans le monde des bassin. Ce mastic colle adhère sur le verre et sur le pvc.

Marc
