Réglage SVR2

Jeu 10 Sep 2015, 00:12

Bonjour

Petite question concernant le réglage SVR2 sur ELN 60-48D

Apparemment il faut une alim 10v pour shunter le babyfish sur le driver lors du réglage , mais je n'ai pas de transfo 10V

je possède le babyfish mais sa prise est en 5V , je risque de fausser le réglage ?

je possède également un transfo réglable mais qui fait 3/5/7/9/12V , d'après vous c'est quoi le mieux pour que je puisse faire mon réglage

Re: Réglage SVR2

Jeu 10 Sep 2015, 00:23

Coucou

Il faut un transfo 10V effectivement. Ce transfo sert à piloter le driver et se met sur les fils bleu et blanc du driver. Mais ...

Une autre solution est de passer en direct par le babyfish.

Pour alimenter le babyfish , il faut un transfo 5V.

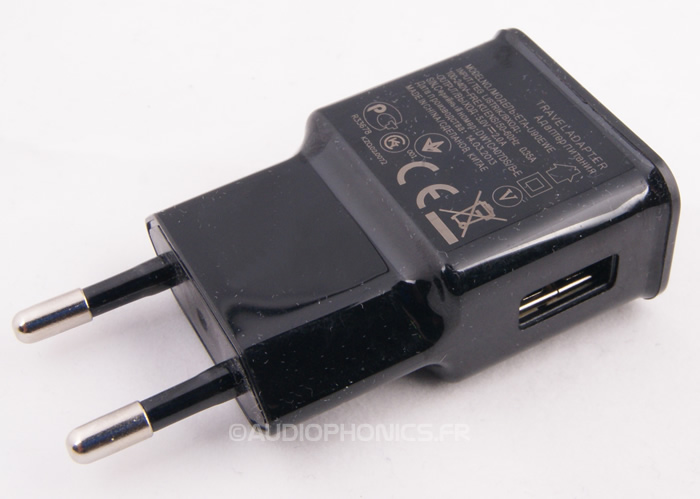

Tu coupes un cable USB qui traine dans le fond d'un placard et tu récupères le fil rouge et noir que tu mets sur le bornier +/- 5V du babayfish (au milieu de mémoire) . L'autre extrémité du cable (la ou il y a la fiche USB) , tu le mets dans un transformateur 5V de téléphone.


Alors une fois que c'est fait , tu utilises une des 4 sorties du babyfish pour cabler ton driver (fil bleu et blanc du driver à mettre sur le + et le - d'une sortie du babyfish.

Bien sur tu auras cablé avant ton multimètre en série dans la ligne de leds.

Une fois que tout est cablé , tu ouvres le logiciel Babyfish , tu repères la sortie que tu as utilisé et tu la mets à 100% (ça équivaut à un signal/une tension de 10V) et tu règles ensuite ton SVR2.

En espérant avoir été assez clair.

+++

Re: Réglage SVR2

Jeu 10 Sep 2015, 00:33

Petit topic d'époque ... il y a un schéma de cablage qui utilise le transfo 0-10V , ça peut t'éclaire ... (ou pas lol )

topic-relger-srv2-sur-driver-mean-well-t11816.html

Re: Réglage SVR2

Jeu 10 Sep 2015, 00:36

je me suis lancé grâce a celui-ci ^^ mais ne disposant pas de transfo en 10v précisemment

je me demande comment être bien niveau réglage avec un transfo de 9v ou un babyfish que je possède déja mais j'ai reçu avec un prise en 5V , donc comment sortir du 10V avec pour faire un bon réglage du svr2 ?

Re: Réglage SVR2

Jeu 10 Sep 2015, 00:39

gigzdu49 a écrit:Coucou

Il faut un transfo 10V effectivement. Ce transfo sert à piloter le driver et se met sur les fils bleu et blanc du driver. Mais ...

Une autre solution est de passer en direct par le babyfish.

Pour alimenter le babyfish , il faut un transfo 5V.

Tu coupes un cable USB qui traine dans le fond d'un placard et tu récupères le fil rouge et noir que tu mets sur le bornier +/- 5V du babayfish (au milieu de mémoire) . L'autre extrémité du cable (la ou il y a la fiche USB) , tu le mets dans un transformateur 5V de téléphone.


Alors une fois que c'est fait , tu utilises une des 4 sorties du babyfish pour cabler ton driver (fil bleu et blanc du driver à mettre sur le + et le - d'une sortie du babyfish.

Bien sur tu auras cablé avant ton multimètre en série dans la ligne de leds.

Une fois que tout est cablé , tu ouvres le logiciel Babyfish , tu repères la sortie que tu as utilisé et tu la mets à 100% (ça équivaut à un signal/une tension de 10V) et tu règles ensuite ton SVR2.

En espérant avoir été assez clair.

+++


Pourquoi couper un cable ? alors qu'il s'alimente par port usb via petit transfo 5V

Re: Réglage SVR2

Jeu 10 Sep 2015, 00:40

As tu bien lu ma réponse ???

Comprends tu que le transfo 0-10V ne sert pas à alimenter le babyfish et qu'il sert uniquement à piloter le driver via les fils bleus et blancs le temps de régler le SVR2. Ce transfo ne sert uniquement qu'à ça :128:

Après il finit sa vie dans le fond d'un placard.

Relis bien ma réponse précédente , elle donne exactement la marche à suivre si t'as pas de transfo 0-10V pour régler le SVR2

+++

Re: Réglage SVR2

Jeu 10 Sep 2015, 00:45

stev a écrit:
gigzdu49 a écrit:Coucou

Il faut un transfo 10V effectivement. Ce transfo sert à piloter le driver et se met sur les fils bleu et blanc du driver. Mais ...

Une autre solution est de passer en direct par le babyfish.

Pour alimenter le babyfish , il faut un transfo 5V.

Tu coupes un cable USB qui traine dans le fond d'un placard et tu récupères le fil rouge et noir que tu mets sur le bornier +/- 5V du babayfish (au milieu de mémoire) . L'autre extrémité du cable (la ou il y a la fiche USB) , tu le mets dans un transformateur 5V de téléphone.


Alors une fois que c'est fait , tu utilises une des 4 sorties du babyfish pour cabler ton driver (fil bleu et blanc du driver à mettre sur le + et le - d'une sortie du babyfish.

Bien sur tu auras cablé avant ton multimètre en série dans la ligne de leds.

Une fois que tout est cablé , tu ouvres le logiciel Babyfish , tu repères la sortie que tu as utilisé et tu la mets à 100% (ça équivaut à un signal/une tension de 10V) et tu règles ensuite ton SVR2.

En espérant avoir été assez clair.

+++


Pourquoi couper un cable ? alors qu'il s'alimente par port usb via petit transfo 5V


Ba moi je préfère alimenter le babyfish via le bornier en utilisant un cable USB dont je récupère le fil rouge et noir. Si tu utilises la fiche USB , tu coupes l'alimentation du babyfish à chaque fois que tu veux brancher ton PC dessus. Maintenant il y a une sortie sur le bornier pour alimenter le babyfish avec 2 piles donc ça peut aller mais avant ça n'existait pas.

Si tu mettais pas de fil USB coupé , tu perdais l'horloge à chaque fois que tu débranchais le cable du PC...

Re: Réglage SVR2

Jeu 10 Sep 2015, 00:50

ok je vois .
Donc si je l'alimente via le bornier avec sa prise en 5V et que j'envoi un signal a 100% sur le driver , sa sera considéré comme du 10V pour le réglage ?

Re: Réglage SVR2

Jeu 10 Sep 2015, 11:20

stev a écrit:si je l'alimente via le bornier avec sa prise en 5V et que j'envoi un signal a 100% sur le driver , sa sera considéré comme du 10V pour le réglage ?
Tu dois fournir 10V au driver, peu importe que ces 10 volts viennent d'une alim 10V ou d'un Babyfish.
Je me demande cependant si un Babyfish peut fournir 10V en sortie si on l'alimente sous 5V.

Re: Réglage SVR2

Jeu 10 Sep 2015, 13:18

Je me demande cependant si un Babyfish peut fournir 10V en sortie si on l'alimente sous 5V.[/quote]

C'est exactement la derniere question que je me pose

Re: Réglage SVR2

Jeu 10 Sep 2015, 13:35

bon je viens ajouter mon grain de sel.
lorsque j'ai réalisé ma rampe via le babyfish et ces memes drivers je n'ai pas eu besoin d'alim 12.
le babyfish ne sert qu'a "traiter" un signal pwm 10v emis par le drivers.l'alimentation en usb et la prise adaptateur 220v (fournis avec le controleur) suffit amplement.
ensuite pour le réglage des drivers, il ne faut pas mettre le canal a 100% mais à 50% et l'augmenter progressivement en réglant en même temps le svr2.enfin c'est comme ça que j'ai fais.
oupsss je viens de m'apercevoir qu'il sagit de 48d et non pas p!!désolé.

Re: Réglage SVR2

Jeu 10 Sep 2015, 14:47

Reponse de babyfish

Bonjour,
En fait le signal de commande qui va du controleur vers les ELN (entre DIM+ et DIM-) est de très faible intensité, donc il est facile pour le controleur de passer d'une alim de 5V à un signal de commande de 10V et de faible intensité.

Re: Réglage SVR2

Jeu 10 Sep 2015, 14:53

donc cela fonctionne aussi pour les D alors!

Re: Réglage SVR2

Jeu 10 Sep 2015, 15:06

Il sortira du 10V, a condition bien sur de mettre le boitier en "sortie analogique 10V" ou "PWM 10V". Mais en selectionnant "Meanwell ELN" dans le logiciel.

Re: Réglage SVR2

Jeu 10 Sep 2015, 15:17

stev a écrit:Il sortira du 10V, a condition bien sur de mettre le boitier en "sortie analogique 10V" ou "PWM 10V". Mais en selectionnant "Meanwell ELN" dans le logiciel.

oui c'est ca

Re: Réglage SVR2

Jeu 10 Sep 2015, 16:01

ludoise a écrit:le babyfish ne sert qu'a "traiter" un signal pwm 10v emis par le drivers.
En fait c'est le contraire, le Babyfish fournit le signal PWM ou continu de 0 à 10V au driver, mais je comprends ce que tu veux dire.
Le Babyfish ne fournit pas 10V; c'est le driver qui fournit 10V continu, le Babyfish ne fait que le découper.

Re: Réglage SVR2

Jeu 10 Sep 2015, 16:52

Herve_be a écrit:
ludoise a écrit:le babyfish ne sert qu'a "traiter" un signal pwm 10v emis par le drivers.
En fait c'est le contraire, le Babyfish fournit le signal PWM ou continu de 0 à 10V au driver, mais je comprends ce que tu veux dire.
Le Babyfish ne fournit pas 10V; c'est le driver qui fournit 10V continu, le Babyfish ne fait que le découper.

oui c'est ce que je voulais dire lol mais je voulais que cela reste comprehensible :128:
par contre faut se méfier car ce n'est pas le cas sur la 5éme sortie!!

Re: Réglage SVR2

Jeu 10 Sep 2015, 17:39

D'ailleurs a propos de la sortie 5 sa marche comment pour les ventilo c'est quoi les pré requis ?
